液化天然气运输船脱气再液化控制系统设计

随着原油价格的攀升，对天然气的需求也日益增强，这直接推动了造船业对液化天然气运输船的巨大需求。在LNG运输船的航行中，液化天然气在货舱内会逐渐蒸发，产生大量的天然气。传统的处理方式是通过燃烧这些天然气来驱动汽轮机，但这种方式的总体效率仅为约30%。

近年来，为了提高效率和经济效益，业界提出了多种替代技术。其中，最具潜力的方案是采用低速柴油推进和双柴油-电力推进。在这两种方案中，多余的天然气可以作为燃料使用，并通过双燃料发动机来发电。同时，这些多余的天然气还可以被沼泽再液化工厂回收，转化为液体形式。

这种新型推进方式不仅效率更高（低速柴油机效率可达48%，双柴油机电动效率为43%），而且其初始成本也低于传统方法。考虑到NOx、SOx和CO2排放量的减少以及未来交易和燃料选择的灵活性，配备再液化工厂的柴油-电力船舶似乎是目前满足LNG运输船推进需求的最佳方案。它不仅满足了当前的需求，还具备应对未来挑战的巨大潜力。

尽管沼泽再液化工厂目前尚未投入实际运营，但我们的公司最近已经收到了多个建造船上沼泽再液化工厂的订单。这充分证明了沼气再液化技术在工业应用中的广阔前景。然而，令人遗憾的是，尽管这些订单已经为沼气再液化的工业应用提供了有力的证明，但在学术研究领域，关于该过程可操作性的全面报道却仍然缺乏。

尽管有一些研究对沼气再液化过程进行了描述，但这些研究的范围相对有限，主要集中在工厂的静态性能分析或某些特定循环特征的探讨上。为了确保沼泽再液化工厂在实际运行中能够稳定、高效地工作，该装置必须能够承受多次启动/停止操作，并应对各种沼气负荷的波动。同时，在原料气的组成和流动特性方面，该装置也应具备高度的灵活性，能够迅速调整产能，实现快速上升和下降，并具备完全自动化的能力。

鉴于满足这些技术要求的难度主要在于过程控制算法的设计，因此，开发动态仿真器，即虚拟对象，显得尤为重要。这种动态仿真器可以作为评估任何适用控制算法的试验台，帮助我们更好地理解和优化沼气再液化过程，从而确保该技术的成功应用和推广。

案例介绍：

每天货物容量的名义蒸发率0.15%，对于140,000和220,000立方米储罐容量的液化天然气运输船，BOG负载估计分别为3663和5756公斤/小时。考虑到过载余量，假设BOG负载为6800公斤/小时。

图1为稳态再液化流程。图2为BOG和LNG组分含量表。

图1 稳态BOG再液化流程

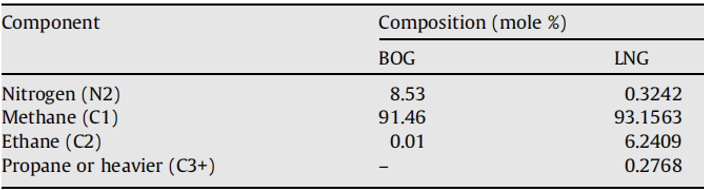

图2  BOG和LNG组分含量表

在设计负荷下，来自货舱(-120℃)的BOG进入BOG压缩机压缩，在7.5 bar@41.0℃排出。气体通过氮气制冷循环冷却和液化。其工作原理如下:制冷剂氮气以12.1 bar、39.0 C的温度进入氮气压缩机，经过海水冷却，以46.0 bar、41.0 C的温度排出。经换热器降温后，进入膨胀器，膨胀到13.0bar，冷却到-161.5摄氏度。冷氮进入冷凝器，液化BOG。液化后的BOG在分离器中分离，然后返回货舱。

控制部分：

图3所示为再液化过程控制系统，共有四个执行机构，分别是缓冲罐阀、膨胀器IGV、旁通阀、闪蒸气体吹扫阀。图6中的冷箱设置有用于隔热的钎焊铝热交换器。预冷模式下，缓冲罐的HP和LP阀门分别打开和关闭，使制冷剂流量最小。膨胀机IGV处于最小开口。预冷过程中的主要执行器是旁通阀，开度可调节，因此膨胀器的出口温度遵循ALPEMA标准限制-2℃/min。

一旦正常操作开始，所有的执行器都是PI控制。缓冲槽阀HP和LP通过增加和减少缓冲槽的填充量来调节制冷回路中的循环流量。使用缓冲罐阀获得的流量动态范围不能涵盖BOG负荷变化的全部范围，特别是在低BOG负荷时。膨胀器IGV通过降低通过膨胀器的流量，来扩展负载范围的下限。当无BOG负载时，旁通阀通过提供热制冷剂气体来维持制冷循环，以防止膨胀器出口气体被冷却到低于饱和极限。

图3 再液化过程控制系统
