AC-MC系列反应釜用磁力耦合组件

磁力传动技术在反应搅拌设备中的应用日益广泛，逐渐取代了传统的填料密封和机械密封方式。磁力密封能够实现设备的完全无泄漏，确保机器稳定运行。然而，这一技术对设备的多个方面有着较高的要求，包括设备的容积大小、功率输出、工作压力、工作温度、旋转速度以及物理性能等。这些因素都需要在考虑磁力传动技术应用时进行严格的评估和控制。

磁力传动高压釜作为高压釜的一种特殊形式，相较于其他如机械传动设备，展现出更为优越的维护便利性和结构灵活性。通过将磁力技术应用于高压釜中，不仅显著提升了传动的可靠性，还大幅增强了设备的密封性能，使其在实际应用中得到了广泛认可。

磁力驱动搅拌技术，在磁力耦合器的基础上，经过一系列技术革新，成功应用于化工搅拌反应釜的驱动系统中。这一技术巧妙地将动密封转化为静密封，从而有效地解决了传统机械密封一直难以克服的泄露和密封失效问题。

密封对于动力机械设备而言是至关重要的部分，特别是在石油化工装置中，介质往往具有腐蚀性、易燃易爆和毒性等特点。一旦密封失效，介质泄漏不仅会影响正常生产，还可能引发爆炸等重大事故，严重威胁人们的生命和财产安全。因此，磁力传动高压釜及其所应用的磁力驱动搅拌技术，对于保障生产安全和提高设备运行效率具有重要意义。

磁力机械密封技术，其核心原理在于利用磁体对铁磁物质的强大吸引力，以及磁体或磁场间产生的磁力作用。这一技术巧妙地利用非铁磁物质对磁力影响甚小的特性，使得摩擦副的端面能够紧密贴合，从而有效防止介质泄露。在极端条件下，如高温、高压和高转速环境中，磁力机械密封能够稳定工作，确保各种易燃易爆及有毒介质在化学反应中的安全性。因此，这种技术在精细化工、微生物工程等行业生产中得到了广泛应用，为保障生产过程的安全和高效提供了有力支持。

磁力传动技术是一种非接触式的传动方式，它通过利用永磁体或电磁体之间产生的磁力作用，实现力的传递或力矩的转换。在现代工业中，这种技术得到了迅速的发展和应用。例如，磁力泵、磁力齿轮、磁力轴承以及磁力联轴器等工业设备都广泛采用了磁力传动技术。

作为传动方式的一种，磁力传动技术具有灵活多变的特点。它不仅能够简化原本复杂的机械结构，降低设备维护的难度和成本，而且能够显著提升磁力传动系统的稳定性和可靠性。此外，磁力传动技术还有助于实现节能和环保的目标，为现代工业的绿色发展作出了重要贡献。

在工业生产中，机械传动是应用最为广泛的一种传动方式。它依赖于“硬”连接来实现力和力矩的传递，但这种方式无法将主动件与从动件完全分离，因此很难达到完全密封的效果。正因为如此，机械传动常常面临泄露的问题，这在一定程度上影响了其使用效果。

相比之下，磁力传动技术则能够以多种形式进行组合，实现主从动件在完全分离的情况下的传动。这种技术有效地解决了机械传动中难以克服的泄露问题，从而提升了传动的整体性能。与传统的传动方式相比，磁力传动技术的引入无疑为工业生产带来了革新和进步。

图1筒式磁力传动简图

1.隔离套2.外磁体3.电动机4.输入轴5内磁体6.输出轴

Figure 1 Simplified diagram of cylindrical magnetic transmission

1. Isolation sleeve 2. Outer magnet 3. Motor 4. Input shaft 5 Inner magnet 6. Output shaft

筒式磁力传动基本工作原理如图1，当与输入轴4相联接的减速器在电机的带动下转动时，外磁体2随着输入轴4的转动也同步发生转动，在磁力的相互作用下，外磁体2产生的磁力通过隔离套1与内磁体5相互作用，内磁体5在克服初始状态负载的转矩后开始转动，此时使得内外磁体间产生一定的角度偏移。当内外磁体间产生的转矩大于负载所给定的转矩时，内外磁体将发生同步转动，然后内磁体带动输出轴6转动，输出轴6再带动搅拌装置转动，最终完成整个反应物的搅拌过程。

磁力传动，因其独特的非接触式物质磁性质，相较于其他传动方式展现出了诸多无法比拟的优势。然而，磁性物质本身具备的磁性特点也可能对其周围环境产生一些负面影响。具体来看，磁力传动具有以下几个显著特性：

（1）磁力传动的显著优势

①过载保护能力卓越。在传递力和力矩的过程中，若实际载荷超出最大承受范围，机械传动的“硬连接”可能导致电机烧毁。而磁力传动在过载时，主动磁体与从动磁体会发生相应的位移或滑移，即产生“打滑”现象，从而有效保护电机免受损害。

②节能环保效果显著。磁力传动在提供动力时，几乎不消耗或仅消耗少量电能，有助于节约能源和减少污染物排放。在磁力泵、磁力密封等设备中，机械动密封被转化为磁力静密封，有效防止了有毒、有害物质及酸碱性介质的泄露，从而保护了环境免受污染和破坏。

③运行平稳且可靠性高。由于磁力传动采用非接触式连接，主动件与从动件之间的冲击和振动被大幅减小，使得设备运行更加平稳，可靠性得到显著提升。

④高效率与长寿命并存。非接触式传递运动和动力的方式避免了机械摩擦和磨损，降低了无用功耗，提高了传递效率，同时延长了机械的使用寿命。

⑤应用范围广泛。磁力传动在许多情况下都能替代同类机械的工作，并能在极端环境下正常运行，这是常规传动方式所无法比拟的。

（2）磁力传动存在的不足之处

1.  安装精度要求高：磁力机械在安装时需要格外精细，一旦安装误差超出范围，将导致磨损迅速加剧，显著缩短其使用寿命。因此，加工制造过程中的精度要求极高，制造难度相对较大。

2.  磁场干扰问题：磁性材料在其周围会生成一定的磁场，这个磁场可能会对其他精密仪器和设备造成干扰。在磁场强度过大的情况下，甚至可能导致设备瘫痪，影响正常运作。

3.  高温环境下易退磁：磁力传动在高温条件下会面临退磁的风险，一旦退磁，整个传递过程将失效。因此，磁力传动并不适用于温度过高的工作环境。

4.  启动时的滞后现象：在启动磁力驱动器时，由于主、从动件间可能存在偏角，加上惯性作用，驱动器可能会产生滞后，从而影响传动的精确性。

案例介绍

AC-MC系列反应釜用磁力耦合组件—介绍

AC-AM系列：无密封结构，可有效防止泄漏。应用于易燃、易爆、高毒性、高腐蚀性介质的反应；电机与搅拌器通过“零接触”和“零泄漏”的方式传输扭矩。为传统的机械密封提高可靠的替代方案。

特点： 标准扭矩范围:1-2000Nm；定制扭矩范围：0.1-25000Nm；

材质：与物料接触部分材质可选：316L/哈氏合金/钛材/聚四氟乙烯等；

应用：化工/制药/水处理/石油等

结构和工作原理

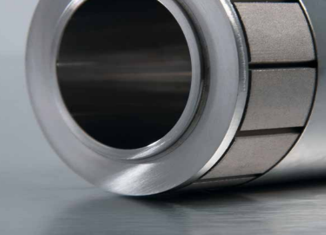

AC-MC系列反应釜用磁力耦合组件由两个半联轴器组成，即驱动半联轴器和从动半联轴器，其间设置有密封套(隔离壳)。

采用高强度不锈钢或哈氏合金制成的密封套筒，其厚度根据承压强度而定。

驱动半联轴器和从动半联轴器的主体材质为不锈钢，分别位于电机轴和泵轴上。

永磁体材质为钕铁硼，通过特殊粘合剂固定钢制套筒中。磁铁通过密封套筒相互作用，无接触地传递扭矩。

工作温度：

钕铁硼的居里点约为+350℃，故当工作温度过高时，还需额外设置冷却水夹套对其进行冷却。

参数

本公司专注设备创新式生产，其磁力耦合搅拌机采用磁力驱动搅拌技术和磁力机械密封技术，实现高效稳定的搅拌效果。筒式磁力传动设计独特，确保了搅拌过程的安全与可靠，为工业生产提供技术支持。欢迎您咨询搅拌技术问题。
