流体仿真：以数字之力，破解流动世界的未知密码
从自然界的江河奔流、大气环流，到工业领域的汽车气动优化、航空发动机燃油喷射，再到日常生活中的空调送风、水泵输水，“流体” 无处不在，其流动规律深刻影响着自然现象与工业生产。过去，人们依赖物理实验探索流体特性，但物理实验存在周期长、成本高、场景复刻难等局限。而随着计算流体力学（CFD）技术的突破，流体仿真应运而生。它如同一个 “数字实验室”，在计算机虚拟空间中精准模拟流体的流动状态，让人们得以 “看见” 无形的流体运动，提前洞悉流动规律，为各行业的创新发展提供科学支撑，成为破解流动世界未知密码的关键工具。
一、解密流体仿真：数字世界里的 “流体指挥官”
要理解流体仿真的价值，首先需搞清楚它究竟是如何工作的。简单来说，流体仿真就是通过数值计算方法，在计算机中构建虚拟的 “流场”，模拟流体（液体、气体）在不同场景下的流动状态，进而分析流体的速度、压力、温度、浓度等关键参数的分布与变化，为工程设计、问题诊断提供数据依据。其核心原理可拆解为四个关键步骤：几何建模、网格划分、物理模型选择与数值求解，每个环节都需精准把控，才能确保仿真结果的可靠性。
在几何建模阶段，工程师会根据真实场景或产品的尺寸、形状，在仿真软件中构建三维模型。无论是汽车的车身轮廓、管道的弯曲结构，还是航空发动机的燃烧室形状，都能 1:1 还原，甚至可对细节结构（如管道内壁的粗糙度、设备的微小凸起）进行精细化建模，最大程度贴近实际情况。例如，在模拟城市给排水管网时，需精准还原管网的管径、坡度、阀门位置，以及与建筑物的连接关系，确保模型与真实管网的一致性。
网格划分是连接几何模型与数值计算的 “桥梁”。由于流体的流动是连续且复杂的，需将虚拟流场分割成无数个微小的 “网格单元”—— 这些单元可能是四面体、六面体、棱柱体等不同形状，数量从几十万到上亿不等。网格的密度与质量直接影响仿真精度：在流体变化剧烈的区域（如管道转弯处、设备接口处），需采用密集网格，才能精准捕捉流速、压力的突变；而在流体流动平稳的区域，可适当减小网格密度，降低计算量。例如，模拟飞机机翼的气流流动时，机翼前缘、尾迹等区域的网格密度会比远离机翼的区域高 5-10 倍，以确保捕捉到气流分离、涡流等关键现象。
物理模型选择是流体仿真的 “核心准则”。不同的流体流动场景对应不同的物理模型，需根据实际情况选择合适的模型：对于低速、不可压缩的流体（如自来水在管道中的流动），可选择 “不可压缩流体模型”；对于高速、可压缩的流体（如飞机飞行时周围的气流），需采用 “可压缩流体模型”；若涉及热量传递（如锅炉内高温烟气的流动），则需启用 “热传导模型”；若涉及多相流体（如油水混合流动、气液两相流），则需选择 “多相流模型”。例如，在模拟汽车发动机的燃油喷射过程时，需同时启用 “可压缩流体模型”（燃油高速喷射）、“多相流模型”（燃油与空气混合）与 “喷雾模型”（燃油雾化），才能全面还原真实的喷射场景。

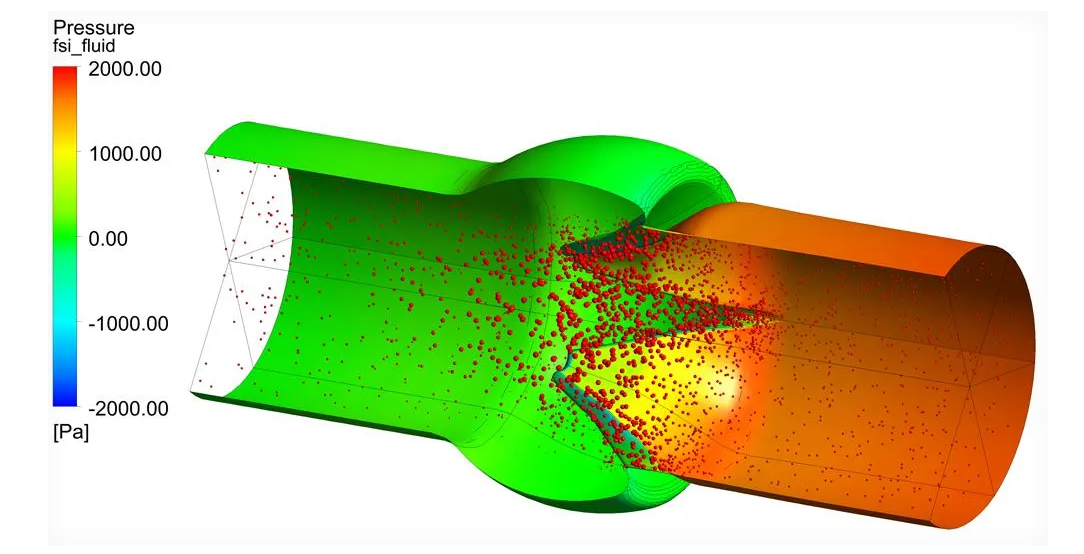

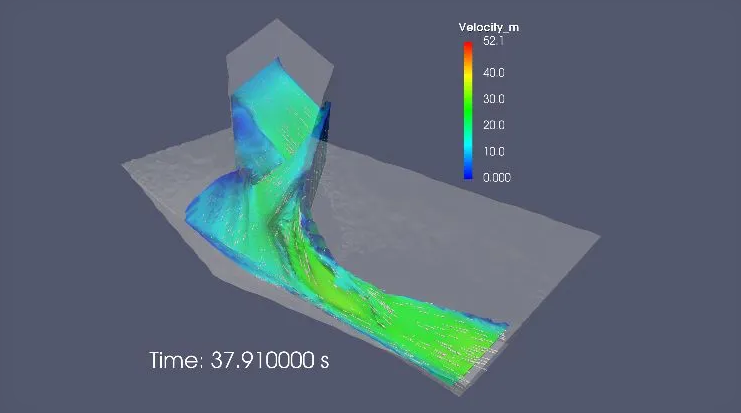

数值求解是流体仿真的 “计算大脑”。在这一步，仿真软件会基于流体力学的基本方程（如纳维 - 斯托克斯方程、连续性方程），对每个网格单元中的流体参数进行迭代计算。通过反复迭代，软件能模拟出流体从流入到流出整个过程的动态变化，比如水流在管道中的压力损失、气流在建筑周围的绕流轨迹、燃油在燃烧室中的混合均匀性等。最终，计算结果会以直观的形式呈现 —— 彩色云图展示压力或温度分布、流线图呈现流体运动轨迹、动画模拟流体动态变化，让工程师能清晰 “看见” 无形的流体流动规律，快速定位问题或优化方向。
二、流体仿真的核心优势：为何能替代传统物理实验？
与传统物理实验相比，流体仿真在效率、成本、灵活性、数据完整性等方面展现出压倒性优势，成为现代工程设计与科学研究的 “标配工具”。
1. 大幅缩短研发周期，加速成果落地
传统物理实验需先制作实体模型（如 1:5 的管道模型、1:2 的汽车模型），模型制作周期往往需要数周甚至数月；实验过程中，每次调整设计参数（如改变管道直径、优化车身线条），都需重新制作模型、重新搭建实验装置，整个研发周期可能长达数年。而流体仿真无需制作实体模型，只需在软件中修改三维模型参数，几小时内就能完成一次新的仿真分析。例如，某车企在优化汽车气动外形时，通过流体仿真将气动优化周期从传统实验的 6 个月缩短至 1 个月，新车上市时间提前了 3 个月；某管道工程企业在设计输水管道时，利用流体仿真模拟不同管径、坡度下的水流状态，仅用 2 周就确定了最优设计方案，而传统实验至少需要 3 个月。
2. 显著降低研发成本，减少资源浪费
物理实验的成本极高：搭建一套大型流体实验装置（如管道流动实验台、风洞）需投入数十万甚至数百万元；每次实验的材料消耗、能源消耗（如水泵耗电、风洞运行电费）、人工成本加起来，动辄数万元；若实验过程中发现设计缺陷，还需承担模型报废、重新实验的额外成本。而流体仿真仅需投入计算机硬件（高性能服务器）和仿真软件，单次仿真的成本仅为物理实验的 1/10 甚至更低。例如，某航空企业在研发新型发动机时，通过流体仿真模拟燃烧室的燃油混合与燃烧过程，替代了 30% 的物理实验，仅一年就节省实验成本超千万元；某高校在研究河流泥沙运动时，利用流体仿真替代传统的水槽实验，每年节省实验经费约 50 万元，同时避免了实验废水、泥沙对环境的污染。
3. 突破场景限制，实现极端条件下的模拟
传统物理实验受限于设备能力，难以模拟极端场景下的流体流动，比如深海潜水器在万米深海的水流阻力、火箭发射时的高超音速气流（速度超过 5 倍音速）、核反应堆内高温高压下的 coolant 流动等。而流体仿真可通过调整边界条件（如压力、温度、流速），轻松模拟这些极端场景。例如，在航天器返回舱研发中，工程师通过流体仿真模拟返回舱穿越大气层时的高超音速气流，分析其表面的热流分布，为防热材料选择提供依据 —— 这种极端场景下的实验，在地面物理实验室中几乎无法实现；在深海装备研发中，流体仿真可模拟 10000 米深海的高压环境（压力约为 100MPa），分析装备外壳的受力与水流阻力，避免了搭建高压实验舱的巨额成本。
4. 数据全面精准，支持多维度优化
物理实验通常只能采集有限点位的数据流（如管道上几个压力传感器的读数、风洞实验中模型表面的几个压力点），难以获取全域的流体信息；且实验过程中易受外界干扰（如环境温度变化、设备振动），数据精度受影响。而流体仿真能提供全域、连续的流体数据，从流场内部的每个网格单元，到物体表面的每一个点，速度、压力、温度、浓度等参数都能精准捕捉。例如，在模拟建筑室内空调送风时，流体仿真不仅能计算出室内的平均温度，还能呈现不同区域的温度分布差异、空气流速的变化规律，甚至能模拟污染物（如甲醛）的扩散轨迹，帮助设计师优化空调风口位置与送风参数，提升室内舒适度与空气质量；在模拟河流生态时，流体仿真可精准计算水流对河床的冲刷强度、不同区域的溶解氧浓度，为河流生态修复方案的制定提供详细数据支撑。
三、流体仿真的多领域应用：从工业生产到科学研究的全面覆盖
流体仿真的应用范围早已超越传统工程领域，渗透到汽车、航空航天、能源、建筑、环保、生物医药等多个行业，成为推动各领域技术创新与科学突破的关键力量。
1. 汽车行业：优化气动性能与热管理，兼顾节能与安全
在汽车行业，流体仿真主要用于气动性能优化、发动机热管理、车内流场优化三大方向，直接影响汽车的能耗、安全性与舒适性。
在气动性能优化方面，流体仿真可模拟汽车行驶时周围的气流流动，计算空气阻力系数（Cd 值）与升力系数。通过优化车身线条（如溜背造型、隐藏式门把手）、底盘结构（如加装底盘护板、优化轮毂形状）、尾翼设计，可显著降低空气阻力。例如，某新能源车企通过流体仿真对车身进行 200 多次气动优化，将风阻系数从 0.32 降至 0.19，车辆续航里程提升了 15%；某赛车团队利用流体仿真优化赛车尾翼角度，使赛车在高速行驶时的下压力提升 20%，过弯速度提高了 5km/h。
在发动机热管理方面，流体仿真可模拟发动机冷却系统（水箱、水管、风扇）内的冷却液流动与热量传递，优化冷却系统布局，确保发动机在不同工况下（如怠速、高速行驶）都能维持在最佳工作温度（80-90℃）。例如，某车企在研发涡轮增压发动机时，通过流体仿真发现冷却水管存在局部流速过低的问题，导致发动机局部温度过高，通过调整水管直径与走向，成功将发动机最高温度降低 10℃，延长了发动机寿命。
在车内流场优化方面，流体仿真可模拟空调送风、车内空气循环、污染物扩散过程，优化空调风口位置、送风角度与风量分配，提升车内舒适度与空气质量。例如，某车企通过流体仿真模拟冬季车内空调制热过程，发现前排脚部区域温度偏低，通过调整前排风口的送风角度与风量，使车内各区域温度差控制在 2℃以内，提升了冬季乘车体验；在疫情期间，部分车企利用流体仿真模拟车内飞沫传播轨迹，优化空调滤芯与空气循环模式，降低了病毒传播风险。
2. 航空航天领域：保障飞行安全，提升推进效率
航空航天领域对流体流动的精准控制要求极高，流体仿真成为航天器、航空器研发的核心工具，从飞机机翼设计到火箭发动机燃烧，都离不开流体仿真的支撑。
在飞机设计中，流体仿真用于模拟飞机在不同飞行状态（起飞、巡航、降落）下的气流流动，分析机翼的升力、机身的阻力、尾翼的稳定性。例如，在设计大型客机的机翼时，工程师通过流体仿真模拟不同迎角下的气流分离情况，避免飞机在起飞或降落时因气流分离导致失速；在优化飞机发动机短舱设计时，流体仿真可模拟发动机进气道的气流均匀性，确保发动机获得稳定的进气，提升燃烧效率。我国的 C919 大型客机在研发过程中，通过流体仿真完成了上万次气动分析，为机翼、机身的优化提供了关键数据，使客机的气动性能达到国际先进水平。
在航天器研发中，流体仿真的应用更为关键。例如，航天器返回舱在返回大气层时，会以高超音速穿越空气，气流与返回舱表面剧烈摩擦产生数千摄氏度的高温，通过流体仿真可模拟返回舱周围的激波结构、热流分布，优化返回舱的外形（如采用钝头设计）与防热材料布局，确保返回舱安全着陆；火箭发动机的燃烧室与喷管设计中，流体仿真可模拟燃油与氧化剂的混合过程、燃烧反应、高温燃气的膨胀流动，优化燃烧室形状与喷管尺寸，提升发动机的推力与效率。我国的长征五号火箭在研发时，通过流体仿真优化了发动机喷管的扩张比，使发动机推力提升了 8%，为火箭成功发射奠定了基础。
3. 能源领域：提升发电效率，保障能源安全
在能源领域，流体仿真广泛应用于火力发电、水力发电、风力发电、核电等方向，通过优化流体流动过程，提升能源利用效率，保障设备安全运行。
在火力发电中，流体仿真用于模拟锅炉内高温烟气的流动、热交换过程，以及汽轮机内蒸汽的膨胀做功过程。例如，在锅炉设计中，通过流体仿真优化炉膛内的燃烧器布局与配风方式，使燃料燃烧更充分，锅炉热效率提升 2%，每年减少标准煤消耗超千吨；在汽轮机设计中，流体仿真可模拟蒸汽在汽轮机叶片间的流动，优化叶片形状，减少蒸汽泄漏与能量损失，使汽轮机发电效率提升 1.5%。
在水力发电中，流体仿真用于模拟水流在水电站进水口、引水管道、水轮机内的流动状态。例如，在引水管道设计中，通过流体仿真分析水流在管道转弯处的压力损失与涡流情况，优化管道走向与管径，减少能量损耗；在水轮机设计中，流体仿真可模拟水流对水轮机转轮的冲击，优化转轮叶片形状，提升水轮机的出力与效率。某水电站通过流体仿真优化水轮机转轮设计，使水轮机效率提升 3%，每年增加发电量约 5000 万千瓦时。
在风力发电中，流体仿真用于模拟气流流过风力发电机叶片的过程，分析叶片的升力、阻力与扭矩，优化叶片的翼型、长度与安装角度。例如，某风电企业通过流体仿真对叶片进行优化，使叶片的捕风效率提升 8%，单台风机的年发电量增加约 10 万千瓦时；同时，流体仿真还可模拟台风、强风等极端天气下的气流状态，分析风机的抗风能力，确保风机在极端天气下安全运行。
在核电中，流体仿真用于模拟核反应堆内 coolant（如冷却水、液态金属）的流动与热交换过程，确保反应堆核心区域的温度控制在安全范围。例如，在压水堆核电站设计中，通过流体仿真模拟 coolant 在堆芯燃料棒间的流动，分析流速分布与热交换效率，避免燃料棒因局部过热而损坏；在核电站的安全分析中，流体仿真可模拟事故工况下（如 coolant 泄漏）的流体流动与热量传递，为应急方案的制定提供科学依据。
4. 建筑与环保领域：优化人居环境，守护生态安全
在建筑与环保领域，流体仿真用于建筑室内外流场优化、城市通风、水污染治理、大气污染扩散等方向，为打造舒适、环保的人居环境与生态保护提供支撑。
在建筑设计中，流体仿真可模拟建筑室外的绕流风场、室内的空调送风与空气品质。例如，在超高层建筑设计中，通过流体仿真分析强风对建筑的风压、风振影响，优化建筑外形（如采用流线型设计、设置抗风阻尼器），减少建筑的摇晃幅度，提升居住舒适度；在绿色建筑设计中，流体仿真可模拟自然通风效果，优化窗户位置与开启方式，减少空调使用时间，降低建筑能耗。某超高层建筑通过流体仿真优化自然通风设计，夏季空调使用时间减少 20%，每年节省电费超 10 万元。
在环保领域，流体仿真用于模拟水污染扩散、大气污染传输过程，为污染治理方案的制定提供依据。例如，在河流污染治理中，流体仿真可模拟污染物（如化工废水、生活污水）在河流中的扩散轨迹、浓度变化，预测污染影响范围与持续时间，帮助环保部门制定截污、治污方案；在大气污染防治中，流体仿真可模拟雾霾、工业废气在城市中的扩散规律，分析不同气象条件（如风速、风向、温度）对污染扩散的影响，为工业布局调整、减排措施制定提供数据支撑。例如，某城市在制定大气污染防治方案时，通过流体仿真模拟不同减排措施下的空气质量变化，最终确定了 “工业减排 + 机动车限行 + 扬尘治理” 的综合方案，使城市 PM2.5 浓度年均下降 15%。
5. 生物医药领域：助力药物研发与医疗设备创新
在生物医药领域，流体仿真的应用虽起步较晚，但发展迅速，已广泛用于药物研发、医疗设备设计、人体生理流场模拟等方向，为生命健康事业提供技术支持。
在药物研发中，流体仿真用于模拟药物在人体内的流动、扩散与吸收过程。例如，在口服药物研发中，通过流体仿真模拟药物在胃肠道内的溶解、流动与吸收，优化药物剂型（如缓释胶囊、肠溶片）与配方，提升药物的生物利用度；在注射药物研发中，流体仿真可模拟药物在血管内的流动与分布，避免药物在局部堆积导致不良反应。某药企通过流体仿真优化抗癌药物的注射剂型，使药物在肿瘤区域的浓度提升 30%，同时减少了对正常组织的损伤。
在医疗设备设计中，流体仿真用于优化血液透析机、呼吸机、心脏支架等设备的流体相关性能。例如，在血液透析机设计中，通过流体仿真模拟血液在透析器内的流动与过滤过程，优化透析器的膜结构与流道设计，提升毒素清除效率，减少血液损伤；在呼吸机设计中，流体仿真可模拟气流在呼吸机管路与患者气道内的流动，优化气流参数（如流速、压力），确保患者呼吸顺畅，减少气道损伤。某医疗设备企业通过流体仿真优化呼吸机的气流控制方案，使患者的呼吸舒适度提升 25%，并发症发生率降低 10%。
在人体生理流场模拟中，流体仿真用于研究人体血管内的血流、呼吸道内的气流、消化道内的流体流动等生理过程，为疾病诊断与治疗提供参考。例如，在心血管疾病研究中，通过流体仿真模拟动脉粥样硬化患者血管内的血流状态，分析血流速度、压力分布与斑块的相互作用，预测斑块的
